skaft design
Feb 06, 2018

    En aksel er et roterende eller stationært element, sædvanligvis af cirkulært tværsnit, der har monteret sådanne elementer som tandhjul, remskiver, flyhjul og andre kraftoverføringselementer.

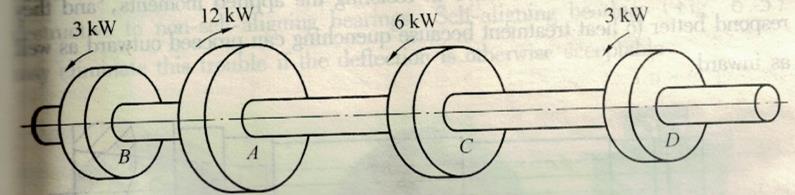

Hvis en aksel bærer flere gear eller remskiver, vil forskellige dele af akslen blive udsat for forskellige drejningsmomenter, fordi den samlede effekt, som leveres til akslen, tages af stykker på forskellige punkter. Figur 1.1 viser en aksel med en indgang på et sted (punkt A ) og flere udgange (punkterne B, C og D ) på begge sider af indgangen. Gears eller remskiver kan bruges til at forsyne strømmen til akslen eller at tage strømmen af akslen. Derfor skal man notere mængden af drejningsmoment på hver del af akslen. Undersøg derefter fordelingen af bøjningsmomentet, fortrinsvis skitsering (frihånd er okay) skærekraft og bøjningsmomentdiagrammer.


Fra denne foreløbige undersøgelse, som er et problem i mekanik, bemærker vi det afsnit, hvor bøjningsmomentet er maksimalt og det afsnit, hvor drejningsmomentet er maksimalt. Hvis disse maksimaler forekommer i samme sektion, bestemmes den diameter, der er nødvendig for den pågældende sektion, og anvendes til hele akslen, når diameteren skal være konstant. Hvis maksimumene ikke forekommer i samme sektion, skal du bestemme diameteren for sektionen af maksimalt drejningsmoment og også for sektionen af maksimum bøjningsmoment, og brug den største værdi.

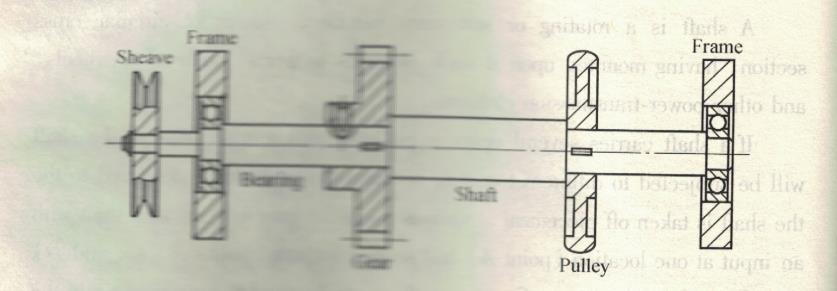

Diameteren på akslen varierer ofte fra punkt til punkt, nogle gange af strukturelle årsager (se fig. 1.2). I dette tilfælde skal du kontrollere stressen eller bestemme den størrelse, der er nødvendig for hvert afsnit. Designeren sørger for, at alle sektioner af akslen udsættes for sikre belastninger, idet der tages behørigt hensyn til fileter, huller, nøgler og andre stressstøvere.
